♣ 부록 KUT-128 MCU 보드 매뉴얼
♣ 특징 ♣

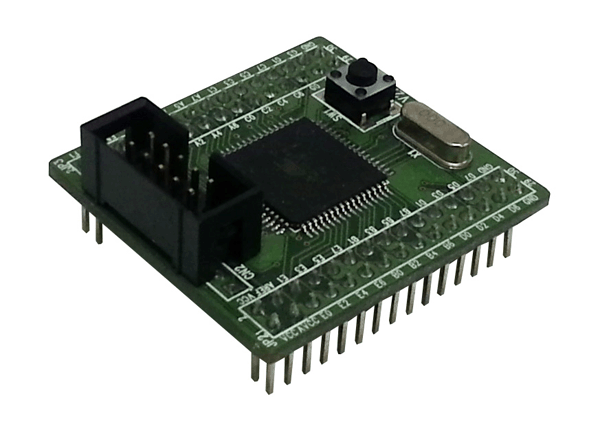

KUT-128 완성 보드는 Atmel사의 AVR 8비트 RISC 프로세서 ATmega128 MCU 보드와 인터페이스 보드로 구성되며, ATmega128의 기본적인 기능을 익히고 실험하는데 필요한 최소한의 하드웨어로 구성된 쉽고 간단하며, 저렴한 트레이닝 키트이다. 기존의 트레이닝 키트와는 달리 많은 주변기기를 내장하고 있지 않기 때문에 크기가 작아서 PC 옆에 놓고 사용하기에도 편리하다. 그리고, 어느 정도의 기본 학습이 끝나면 단순한 교육용 키트가 아니라 독자 여러분이 제작하는 졸업 작품 또는 응용 시스템의 메인 MCU 보드로도 손쉽게 이용할 수가 있다.
그리고, 책에서 소개된 ISP 케이블과 CodeVisionAVR C 컴파일러를 이용하여 사용자가 작성한 프로그램을 PC로부터 다운로드 하여 즉시 실험해 볼 수 있기 때문에 롬 라이터와 같은 별도의 장비가 필요하지 않다.
♣ 사양 ♣
항 목
사 양
비 고
MCU
ATmega128
16 MHz 클럭 사용
내장 주변장치
포트 B, F : 7-Segment × 4
포트 C : LED× 8
포트 E : 스위치 × 4
PWM 출력
아날로그 입력 비교
A/D변환 2 입력
동적 구동
선택적 사용
인터럽트와 연동 사용
LED로 확인
가변 저항 이용
외부 인터페이스
포트 A 커넥터
포트 C 커넥터
포트 G 커넥터
RS-232C 커넥터
LCD 커넥터
ISP 커넥터
5V, PA0-PA7, GND(10핀)5V, PC0-PC7, GND(10핀)메모리, I/O 확장 제어신호(10핀)MAX232 내장(3핀)4비트 데이터 버스 방식 (16문자 x 2라인 LCD 사용)ISP 케이블 제작 필요 (또는 Ohm사 별매품 이용 가능)
전원
+5V
아답터 잭
PCB 외형
KUT-128 MCU보드:38mm×40mm
KUT-128 인터페이스 보드:142mm×104mm
2층 에폭시 기판2층 에폭시 기판
