☞  만들면서 배우는 전자기초1

만들면서 배우는 ''전자기초 1'' 교재를 이미 구입하신 독자들이 작품2~6까지 제작하기를 원하는 경우 구입하시기 바랍니다.

이 키트는 전자회로를 처음 배우는 입문자들을 위한 실습교재이다. 직접 키트를 만들어 보면서 전자회로의 원리를 흥미롭고 자연스럽게 이해하도록 도와준다. 10개의 아이템의 부품세트가 각각 갖추어져 있으므로 짧은 시간내에 많은 실험실습을 할 수 있다.

*기판은 "만들면서 배우는 전자기초1", 교재를 구입하면 부록으로 제공된다.

♣ 사양 ♣

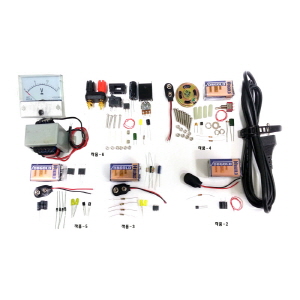

작품1. 납땜인두 조절기( 생략)

작품2. 침입자 경보기

 전선이 끊어지면 전자부저가 울리는 회로이다. TR의 스위칭 동작을 경험해본다. 도어경보기,

 전자릴레이등에 응용 할 수 있다.

작품3. 전자 깜빡이

 NE555 IC로 구성된 발진회로 출력에 의하여 LED가 교대로 깜빡인다. 응용으로는 전자팬던

 트, 자전거의 방향 깜빡이등의 악세사리 회로를 만들어 볼 수 있고 중출력 TR을 사용하여    밝기가 큰 램프도 구동 시킬 수 있다.

작품4. 2석 깜빡이

 이 작품은 순수하게 TR과 저항 콘덴서만을 이용하여 LED를 깜빡이도록 한다. 작품3에서 소

 개한 깜빡이가 더 간단한 회로가 되지만 TR의 원리를 좀 더 자세히 배워보도록한 저자의 배

 려인거 같다. 역시 확장으로 중출력 TR D880 을 이용하여 램프를 드라이브 할 수 있다.

작품5. 날이 밝으면 울리는 전자새

 CDS를 2개 사용하여 주변의 밝기에 기준하여 동작점을 조절 할 수 있다.  따라서 원하는

 밝기에 의하여 동작 반응하도록 설정이 가능하다. 어두운 곳에 전등 스위치 인디케이터라든

 가 밝기에 따라서 동작시킬 수 있는 장치가 있다면 인터페이스가 가능하다.

작품6. 직류 전원장치

 LM317(전압가변정전압레귤레이터IC)을 사용하여 전압을 0V ~ 12V까지 가변 할 수 있다.

 OPAMP(오피앰프)등의 전압 변화에 따라서 동작하는 회로의 시험 전원으로 충분하다. 응용

 으로는 DC모터의 회전수 조절, 전구의 밝기 조절, 전자부품의 내압실험 장치등을 구성 할

 수 있다.

※ PCB는 ''만들면서 배우는 전자기초1''의 교재에 포함된것을 사용합니다.

※ 케이스와 배선은 제공되지않으며, 9v 건전지는 1개만 포함됩니다.
