특판 상품 > 도서+키트 > [특판 부품세트]교재+전자기초 2 Full set (작품1~10)

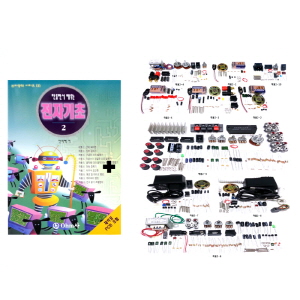

[특판 부품세트]교재+전자기초 2 Full set (작품1~10)
판매가격 : 180,600원
총 상품 금액 0
상품명 : [특판 부품세트]교재+전자기초 2 Full set (작품1~10)


 특징






  TTL IC와 C-MOS IC 그리고 OPAMP등 기초 소자를 활용하여 소리 발생기, LED점멸기, 앰프회로
등의 세트를 제작해 보는 과정으로 보다 실제적으로 부품을 다뤄 보고 장치를 구성하면서 전자장치
의 원리와 흐름의 전체를 자연스럽게 이해 할 수 있도록 구성되었다.
최근에는 마이컴이 주 학습목표가 되고 있지만 기초적인 전기, 전자회로에 대한 체험적 이해가 없
이는  더 낳은 학습목표를  달성할 수 없을 것이다.  마치 레일이 없는 땅에 레일을 놓아가며 열차를
운행하는 것과 같은 것이 되고 만다. 전기, 전자회로의  기초 지식과 경험은 레일과 같은 것이다.
레일이 잘 마련되어 있다면 최첨단의 기술을 습득하는 것도 시간 문제일 것이다.

* PCB 교재에 포함.






사양


작품1. 간이 싸이렌

콘덴서의 충방전을 이용하여 여러 음색의 싸이렌 소리를 구현한다. 논리회로나 마이컴
의 출력 포트를 이용하여 인터페이스가  가능하다.



작품2. 신호 감지기

      이 키트는 증폭기나 기타 신호를 발생하는 회로의 흐름을 파악할 수 있다. 따라서 고장
진단이나 회로의 출력 상태를  모니터 할 수 있다.

작품3. 구급차 소리 발생기



    C-MOS IC 4069 IC는  인버터 게이트 회로를 6개 내장하고  있는데 이 IC를 가지고 3개
의 발진회로의 구성이 가능하다. 다른 전자회로에서도 수정발진이나 RC발진회로를 간
단하게 구성할 때에도 4069를 자주 활용한다. IC 4069는 논리게이트 고이득 앰프, 그리
고 일부 게이트 회로를 나누어 활용 할 수 있는 응용력이 풍부한 소자이다.


작품4. 주파수가 정밀한 신호 발생기

    대부분의 전자장치는 인간의 심장 박동처럼  기준 클럭을 필요로 한다.  만일 이 클럭이
발생되지 않은다면 회로는 이미 뇌사 상태에 빠진것이다.  따라서 디지털회로의 실험이
나 측정 그리고 고장진단에 필요한 것이 '주파수가 정밀한 신호 발생기'인 것이다.
이 키트는 시중에 판매되는 '시그널 제네레이터' 만큼이나 성능이 우수하다.

작품5. 음악에 따라 움직이는 풍차식 점멸기


   이 회로는 IC NE555(발진 & 타이머)와 4015(쉬프트레지스터)를 사용 발진 주파수에 의
하여 데이터가 쉬프트되어 LED를 순차적으로 반복 점등한다. 오디오 신호의 입력도 가
능하다.


작품6. 전화 증폭기

이런 종류의 증폭회로는 앰프IC를 이용하여도 되지만 저자의 'TR로  성된 차동증폭기'를
설명하고 있다. 현재는 이 차동증폭기 회로가 OPAMP 등의 IC 입력단에 내장되어 있지만,
 원리적이고 기초적인 회로는  위의 전화증기 회로에서 배울 수 있다.  이 회로를 이해하고
있어야만이 OPAMP회로를 자유자재로 다룰 수 있게 된다.



작품7. 터치식 초인종

      앰프회로에 손을 가져다대면 '웅~' 하는 험이 발생하는데 이것은  앰프의 력단과의 정전
용량이 형성되어 발진을 하기 때문이다. 이 성질을 이용하여 고이득의 앰프 (OPAMP)를
구성하고 정확성을 가지기 위하여 OPAMP를 비교기로 활용하였다. 이 원리를 이해하였
다면 독자들은 얼마든지 또다른 응용키트를 구현할 수 있겠다.

작품8. 에코 및 마이크 앰프



    여기에 사용된 에코효과  IC는  'ES56030'이다.  보기와는 다르게 A/D, /A컨버터 기능과
필터 회로 등을 내장하고 있다. 이 회로는 2개의 마이크 입력과 에코의 깊이를 조절할 수
 있는 볼륨을 가지고 있다. 뒤에 소개하는 작품 9와 연결할 수 있다.


작품9. 하이파이 앰프

    최근에는 매우 저렴한 가격의 스피커 시스템이 많지만 어디까지나 우리의 목표는 하이
파이 앰프에 대한 이해이다.  모든  앰프기능이 내장된 최신의 IC를 만난다 하더라도 그
주변 회로를 알지 못하면  그 IC는 사용할 수 없게 되거나  많은 트러블에 손상되거나 몇
날 몇일 고생하도록 할 것이다. 회로를 알고 이해해야만 스펙을 보고 데이터시트를 보고
실제회로에 적용할 수 있는 능력이 생기는 것이다. 이 회로에 이퀄라이저 기능이나 LED
레벨미터 그리고 앞에 소개한 에코앰프 그리고 UP/DOWN 볼륨 기능 등을 추가하여 보자.
  이런 놀이에 시간을 많이 투자할 수록 독자들의 머리는 더 좋아질 것이다.

작품10. 전구 밝기 조절 장치


   이 전구 밝기 조절장치는  절전의 목적도 있지만 실내의 분위기를  바꾸는데에도 유용하다.
디지털회로나 마이컴회로와 조합하여 홈오토메이션이나 인체를 감지하고 일정시간 점등후
 점멸하는 기능등을 부여할 수 있다면 좋은 아이템이 될 것이다.  독자들은 아날로그 회로와
디지털회로를  함께  다룰 줄 알아야 하며 아날로그 회로를 디지털로, 디지털을 아날로그로
변환할 수 있도록  균형있는 학습을 할 수 있었으면 좋겠다.





기타사항











※ PCB 기판은 '만들면서 배우는 전자기초 2' 교재에 포함되어 있는 것을 사용.

입금확인후 3~5일이내 배송 (토,일,공휴일제외), 도서산간 7일이내 수령

※ 쇼핑시 주의사항
5만원 이상 구매시 무료배송됩니다.
5만원미만 구매시 2500원의 배송비를 부담하셔야 됩니다.
도서산간지역은 배송비가 추가될 수 있습니다.
주문상품 수령 후 사용하지 않으신 경우에 한해서 수령일로부터 7일 이내에 교환 또는 적립금 처리가 가능합니다.

교환이 불가능한 경우
*주문상품인 경우 교환/환불이 불가능합니다.
*교환의뢰를 주신날이 제품이 도착한날로 부터 4일이 경과 했을 경우
*고객님의 부주의로 인한 상품의 변경 훼손 또는 파손된 경우

이때, 상품불량이나 파손등 하자에 의한 반송비용은 본사에서 부담하며, 고객변심으로 인한 교환/반품의 반송비용은 고객님께서 부담하셔야 합니다.
(단, 주문내역과 다른 상품이 배송된 경우에는 수령일로부터 7일 이내에 교환/반품이 가능합니다.)
