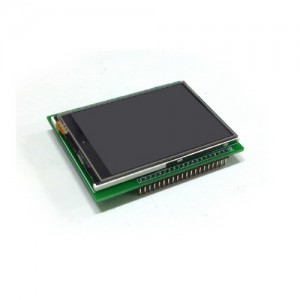

  OK-TFT 키트는 터치 스크린 및 SD 카드를 내장한 2.8인치 TFT-LCD 모듈 응용 보드인 OK-TFT28
보드나 3.2인치 TFT-LCD 모듈 응용 보드인 OK-TFT32  보드를 선택적으로 사용할 수 있는 TFT-LCD
모듈 트레이닝 키트이다.
(※ SD소켓이 단종되어 소켓없이 출고됨을 알립니다)
(※ 터치스크린IC는 SPI방식인 ADS7846 이 기본장착되어 출고됩니다.)
(현재 3.2인치만 판매되고있고 기존TFT-LCD인 PH24032T-030-XP1Q 모델이 단종되어 FL320QVC18-A0 가
출고되고있습니다. PH24032T-030-XP1Q는 컨트롤러가 R61505U 이고 FL320QVC18-A0 는 HX8347-A0 이므로
착오없으시기바랍니다. 그리하여 자료실 소스도 HX8347에 맞게 수정되어있으니 동작에는 이상이 없습니다.
TFT-LCD보드도 현재 TFT-32HX 2.0으로 출고되고있음을 알려드립니다)

<FL320QVC18-A0 스펙확인>

항 목
사 양
비 고
1. CPU
① ATmega64-16AU (16MHz) 또는
② ATmega128-16AU (16MHz) 또는
③ ATmega2561-16AU (16MHz)
16MHz 수정발진자 사용
2. TFT-LCD
① OK-TFT28 보드 V1.0 또는
② OK-TFT32 보드 V1.0
③ OK-TFT32X 보드 V1.0
④ TFT-32HX 보드 V2.0
콘트롤러 HX8347-A01
콘트롤러 R61505U
콘트롤러 HX8347-A01
콘트롤러 HX8347-A01
3. 터치
 스크린
TFT-LCD 모듈에 기본 내장
TFT-LCD 보드에 콘트롤러 ADS7846 및 TSC2003을 장착함
4. SD 카드
TFT-LCD 보드에 SD 카드 콘넥터를 장착함
64MB~32GB 범위의 SD 카드 사용
5. I/O
1. AVR ISP용 10핀 DIP 콘넥터
2. 기본 I/O
 (1) 4개의 키입력 스위치(KEY1∼KEY4)
 (2) 3개의 상태표시 LED(LED1∼LED3)
 (3) +5V용 버저
 (4) LM35D에 의한 온도센서
 (5) 전압센서(+3.3V용 및 +2.5V용)
3. TV 리모콘 수신 모듈 KSM-603LM
4. MP3 플레이어 회로
 (1) VS1033 CODEC
 (2) 외부 스피커 접속 콘넥터
STK200/300의 AVR ISP 표준








MP3, AAC, WMA, WAV, MIDI 재생


6. 전원
+5V(내부에서 +3.3V 및 +2.5V 발생)

7. PCB 외형
129×83mm 양면 에폭시 기판


 ♣ 사양

♣ OK-TFT 키트의 특장점 ♣

    (1) 2.8인치 또는 3.2인치 TFT-LCD 활용 기술을 익히거나 학생들의 졸업작품에 사용할 수 있다.
    (2) CPU 보드를 별도로 장착하는 방식이어서 ATmega64, ATmega128, ATmega2561을 마음대로
          사용할 수 있다.
    (3) TFT-LCD 보드를 별도로 장착하는 방식이어서 3.2인치 이하라면 어떤 규격의 TFT-LCD라도
          마음대로 사용할 수 있다.
    (4) 베이스 보드에 있는 MP3 플레이어 회로, 온도센서, 전압센서, TV 리모콘 수신모듈 등을 사용하여
         다양한 실습이나 작품의 개발이 가능하다.
    (5) 학생은 물론 현장 엔지니어도 TFT-LCD 모듈 공부에 유용하게 사용할 수 있다.
    (6) 완벽한 매뉴얼이면서 실습서를 가지고 있어서 초보자라도 쉽게 공부할 수 있다.
    (7) 모든 기술자료나 소프트웨어를 100% 공개하여 제공한다.
    (8) 사이버 공간에서 언제나 저자에게 직접 질문할 수 있다.
                   ☞ OK-TFT28 또는 OK-TFT32 보드에서 점퍼 스위치 J1은 반드시 개방(open)시켜 사용할 것.
