♣ 부록

 예제 및 소스 프로그램은 상품관련 자료실'에 있습니다.

♣ 관련 도서 및 KIT 상품 보기

☞ ♣ [도서]AVR ATmega 1281/2561 정복     ♣ OK-1281/2561 KIT V1.0 (알C)

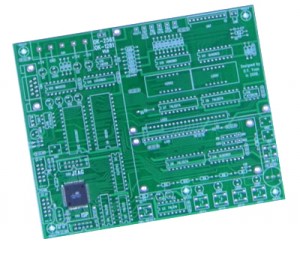

   ♣ OK-1281/2561 KIT V1.0 PCB(공PCB)
    특판 : 도서+OK-1281/2561PCB(MPU 장착)

♣ 주요내용 ♣

 AVR의 인기가 하늘을 찌르고 있다. 1997년에 Atmel사에서 처음 발표한 AVR 마이크로콘트롤러가 그 짧은 역사에도 불구하고 오늘날 가장 각광받는 8비트 마이크로콘트롤러로서 확고히 자리를 잡아가고 있다.

   AVR은 하버드 구조를 가지는 고성능의 8비트 RISC형 마이크로콘트롤러인데, 프로그램용 메모리로서 대용량의 플래시 메모리를 내장하고 있으며 이것을 사용자가 쉽게 여러번 반복적으로 프로그래밍할 수 있는 기능을 가지고 있어서 매우 편리하다. 더구나 이러한 플래시 메모리에 프로그램을 다운로드하는 통신 사양이 공개되어 있고 이에 필요한 다운로드 케이블은 사용자가 쉽고 저렴하게 만들어 사용할 수 있다. 또한 Atmel사에서 IDE 소프트웨어인 AVR Studio와 매크로 어셈블러를 무료로 제공하고 있고, C컴파일러로는 GCC 계열의 WinAVR을 사용할 수 있다. 결과적으로 AVR을 사용하는데 필요한 하드웨어 개발장비 및 소프트웨어 개발 툴은 모두 무료로 사용할 수 있다는 것이 큰 매력이며 이는 AVR은 곧 무료라는 등식을 만들어냈다.

   저자는 그동안 AVR 마이크로콘트롤러에 관한 몇권의 책을 낸 바가 있다. 이러한 경험을 바탕으로 이번에는 고성능급의 AVR 모델들을 모아서 새로운 시리즈를 기획하였는데, 본서는 그 세번째로서 ATmega1281/2561을 중점적으로 다룬다. 이것은 최근에 Atmel에서 발표한 ATmega640/1280/1281/2560/2561 모델 중에서 64핀 패키지에 해당하는 것으로서 앞으로   ATmega128을 대체할 것으로 예상되는 모델이다.
마이크로콘트롤러를 공부하는데는 절대적으로 실무적인 숙달과정이 중요하다. 처음부터 책만을 가지고 이 분야의 기술을 공부하겠다는 것은 무모한 일이며, 마이크로콘트롤러를 익히는데는 반드시 적합한 교육용 키트를 통한 프로그래밍 연습이 필요하다. 이 책에서는 이를 위하여 교육용 OK-1281/2561 키트는 물론이고 이와 함께 공부할 수 있는 풍부한 어셈블리 및 C언어의 프로그램 예제를 제공한다. 독자 여러분은 이를 통하여 어셈블리 프로그래밍과 C언어 프로그래밍 기술을 모두 익혀두기 바란다. 어셈블리와 C언어는 어느 하나만을 배타적으로 선택할 수 있는 문제가 아니며, 응용 시스템이나 사용환경에 따라 적절히 선택할 문제이므로 마이크로콘트롤러 응용분야의 엔지니어는 언제나 이 2가지를 모두 구사할 수 있는 기술을 갖추고 있는 것이 바람직하다. 이렇게 트레이닝 키트를 가지고 공부하다보면 자연히 스스로도 이러한 시스템을 설계하고 자유자재로 활용할 수 있는 능력을 갖추게 될 것이다.

♣ 특징 ♣

항  목

사     양

비     고

1. CPU

ATmega1281-16AU(16 MHz) 또는

ATmega2561-16AU(16 MHz)

16MHz 수정발진자 사용

2. ROM

CPU에 내장된 128/256KB의 플래시 메모리

프로그램 저장

3. 외부 RAM

62256-7(32KB)

(CPU에 내장된 8KB는 별도)

스택 및 사용자 데이터 저장

4. 프로그램

  입력/실행

1. AVR ISP 다운로드 케이블을 사용하는 방법

2. JTAG ICE 에뮬레이터를 사용하는 방법

1. 병렬포트형 AVR ISP 케이블 제공

  (직렬포트형과 USB 포트형은 옵션)

2. 테스트 프로그램 및 예제 기본 제공

5. I/O

1. CPU 프로그램용 콘넥터

  (1) AVR ISP용 10핀 DIP 콘넥터(CN2)

  (2) JTAG ICE용 10핀 DIP 콘넥터(CN3)

2. CPU가 직접 제어하는 I/O

  (1) 4개의 키입력 스위치(KEY1~KEY4)

  (2) 4개의 상태표시 LED(LED1~LED4)

  (3) 외부 인터럽트 스위치(SW2)

  (4) +5V용 버저, 스피커 사운드 출력(CN6)

  (5) LM35D에 의한 온도센서(ADC1, ADC2)

  (6) 가변저항에 의한 전압센서(ADC3)

  (7) DAC0800 8비트 D/A 컨버터

  (8) AT93C56 및 AT24C16 직렬 EEPROM

  (9) 2개의 RS-232C 직렬포트(CN4, CN5)

  (10) 병렬 I/O 포트 확장 콘넥터(CN8)

  (11) 도트 매트릭스 LED 접속 콘넥터(CN9)

3. 16×2 문자 텍스트형 LCD 모듈

4. 128×64 도트 그래픽형 LCD 모듈

5. 8개의 7세그먼트 LED

6. DS12C887 배터리 백업형 리얼타임 클록

7. 스텝모터 구동 인터페이스 콘넥터(CN7)

STK200/300의 AVR ISP 표준

Atmel사의 JTAG ICE 표준

A/D 입력 범위는 0V～+5V

0V~+10V, -10V~+10V 중에서 선택

RS-232C 통신 케이블 기본 제공

화면밝기 조절 및 백라이트 기능 포함

화면밝기 조절 및 백라이트 기능 포함

ULN2803 출력

6. 전원

+5V, ±15V(또는 ±12V도 사용 가능)

±15V는 아날로그 회로에서만 사용

7. PCB 외형

160×130mm 양면 에폭시 기판

♣ OK-1281/2561 키트의 특장점

(1) 양면 기판에 TTL을 기본으로 설계하였으면서도 PCB 사이즈가 작다.

(2) 평범한 소자들을 사용하여 저렴한 가격에 조립할 수 있다.

(3) 기본 제공되는 AVR ISP 케이블로 쉽게 다운로드가 가능하여 별도의 장비가 필요 없다.

(4) 약 20여 가지의 I/O 기능을 내장하여 다양한 실습이 가능하다.

(5) 텍스트형 LCD 모듈, 그래픽형 LCD 모듈, 7세그먼트 LED, 도트 매트릭스 LED 모듈 등 다양한 출력장치를 사용할 수 있다.

(6) 교육용은 물론 산업용 콘트롤러로도 사용할 수 있다.

(7) 완벽한 매뉴얼이면서 실습서를 가지고 있어서 초보자라도 쉽게 공부할 수 있다.

(8) 모든 기술자료나 소프트웨어를 100% 공개하여 제공한다.

(9) 사이버 공간에서 언제나 저자에게 직접 질문할 수 있다.
