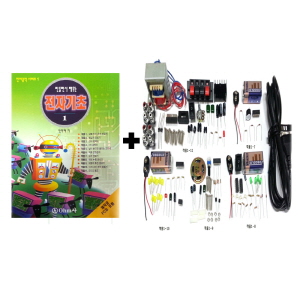

♣ 특징 ♣ 전자회로를 처음 배우는 입문자들을 위한 실습 교재로, 직접 키트를 만들어 보면서 전자회로의 원리를 흥미롭고 자연스럽게 이해하도록 도와 준다. 10개의 아이템의 부품세트가 각각 갖추어져있으므로 짧은 시간내에 많은 실험 실습을 할 수 있다. * 만들면서 배우는 전자기초1 교재 + 부품세트 (작품7~11) ♣ 사양 ♣ 작품7. 수위 경보기 물의 저항값을 이용하여 저항값이 증가하면 물이 차고 있음을 알려주는 경보기이다. 욕탕의 수위 경보, 단수 경보기등 물을 이용하는 장치에 응용 할 수 있다. 작품8. 먼저 누름 표시기 먼저 누르는 스위치만 ON이 되고 그 외의 스위치들은 모두 아무리 여러번 눌러도 동작하지 않는 회로이다. TV의 퀴즈 프로그램에서 응용되는 회로이다. 여기에서는 디지털 회로의 기초 중에 RS-FF(RS플립플롭회로)의 원리를 응용하고 있다. 스위치 단추를 큰것으로 하고 램프와 부저를 인터페이스해 아크릴 케이스에 넣어 주면 퀴즈 게임에 더 즐거움을 만들수 있을 것이다. 작품9. 자동차 후진 경보기 전원이 입력 되면 경보를 울린다. 자동차의 후진 표시등에 접속하여 사용한다. 응용 으로는 전원장치와 충전장치 등의 인디케이터용으로 활용 할 수 있다. 전기기구를 끄는 것을 잊어버리고 외출 하는 경우가 많은데 이런 경우에 주의 환기용으로 장치 해 두면 편리하겠다. 독자들은 논리회로를 적용하므로서 좀 더 똑똑한 회로로 꾸밀 수 있을 것이다. 작품10. 10개의 LED 순차 점멸기 LED가 원형으로 회전하면서 점등하는 회로이다. 오락실에 가면 전자루울렛 게임기 를 연상하면 이해가 쉬울 것이다. LED의 색을 바꿔 보거나 고 휘도의 LED를 사용해 보는 것도 색다른 재미가 있을 것이다. 현관 앞이나 장식품등에 응용해보기 바란다. 작품11. 오디오 앰프 흔한게 앰프 스피커이지만 그 원리나 구조를 알기 위해서는 직접 제작해 보고 동작시 켜 보아야 한다. 출력 5W 스테레오 IC KIA6283을 사용하였다. 휴대용 CDP나 카세트 플레이어 그리고 컴의 사운드 카드와도 연결할 수 있다. ♣ 기타사항 ♣ ※ PCB 기판은 '만들면서 배우는 전자기초 1' 교재에 포함되어 있는 것을 사용.
