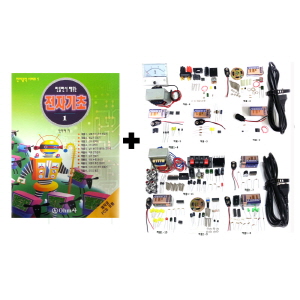

♣ 특징 ♣ 전자회로를 처음 배우는 입문자들을 위한 실습 교재로, 직접 키트를 만들어 보면서 전자회로의 원리를 흥미롭고 자연스럽게 이해하도록 도와 준다. 10개의 아이템의 부품세트가 각각 갖추어져있으므로 짧은 시간내에 많은 실험 실습을 할 수 있다. * PCB 교재에 포함. ♣ 사양 ♣ 작품1. 납땜인두 조절기( 생략) 작품2. 침입자 경보기 전선이 끊어지면 전자부저가 울리는 회로이다. TR의 스위칭 동작을 경험해 본다. 도어경보기, 전자릴레이 등에 응용 할 수 있다. 작품3. 전자 깜빡이 NE555 IC로 구성된 발진회로 출력에 의하여 LED가 교대로 깜빡인다. 응용으로는 전자팬던트, 자전거의 방향 깜빡이등의 악세사리 회로를 만들어 볼 수 있고 중출력 TR을 사용하여 밝기가 큰 램프도 구동시킬 수 있다. 작품4. 2석 깜빡이 이 작품은 순수하게 TR과 저항 콘덴서만을 이용하여 LED를 깜빡이도록 한다. 작품 3에서 소개한 깜빡이가 더 간단한 회로가 되지만 TR의 원리를 좀 더 자세히 배워보도록한 저자의 배려인거 같다. 역시 확장으로 중출력 TR D880을 이용하여 램프를 드라이브 할 수 있다. 작품5. 날이 밝으면 울리는 전자새 CDS를 2개 사용하여 주변의 밝기에 기준하여 동작점을 조절 할 수있다. 따라서 원하는 밝기에 의하여 동작 반응하도록 설정이 가능하다. 어두운 곳에 전등 스위치 인디케이터라든가 밝기에 따라서 동작시킬 수 있는 장치 가 있다면 인터페이스가 가능하다. 작품6. 직류 전원장치 LM317(전압가변정전압레귤레이터IC)을 사용하여 전압을 0V ~ 12V까지 가변 할 수 있다. OPAMP(오피앰프)등의 전압 변화에 따라서 동작하는 회로의 시험 전원으로 충분하다. 응용으로는 DC모터의 회전수 조절, 전구의 밝기 조절, 전자부품의 내압 실험장치 등을 구성 할 수 있다. 작품7. 수위 경보기 물의 저항값을 이용하여 저항값이 증가하면 물이 차고 있음을 알려주는 경보기이다. 욕탕의 수위 경보, 단수 경보기등 물을 이용하는 장치에 응용 할 수 있다. 작품8. 먼저 누름 표시기 먼저 누르는 스위치만 ON이 되고 그 외의 스위치들은 모두 아무리 여러번 눌러도 동작하지 않는 회로이다. TV의 퀴즈 프로그램에서 응용되는 회로이다. 여기에서는 디지털 회로의 기초 중에 RS-FF(RS플립플롭회로)의 원리를 응용하고 있다. 스위치 단추를 큰것으로 하고 램프와 부저를 인터페이스해 아크릴 케이스에 넣어 주면 퀴즈 게임에 더 즐거움을 만들수 있을 것이다. 작품9. 자동차 후진 경보기 전원이 입력 되면 경보를 울린다. 자동차의 후진 표시등에 접속하여 사용한다. 응용 으로는 전원장치와 충전장치 등의 인디케이터용으로 활용 할 수 있다. 전기기구를 끄는 것을 잊어버리고 외출 하는 경우가 많은데 이런 경우에 주의 환기용으로 장치 해 두면 편리하겠다. 독자들은 논리회로를 적용하므로서 좀 더 똑똑한 회로로 꾸밀 수 있을 것이다. 작품10. 10개의 LED 순차 점멸기 LED가 원형으로 회전하면서 점등하는 회로이다. 오락실에 가면 전자루울렛 게임기 를 연상하면 이해가 쉬울 것이다. LED의 색을 바꿔 보거나 고 휘도의 LED를 사용해 보는 것도 색다른 재미가 있을 것이다. 현관 앞이나 장식품등에 응용해보기 바란다. 작품11. 오디오 앰프 흔한게 앰프 스피커이지만 그 원리나 구조를 알기 위해서는 직접 제작해 보고 동작시 켜 보아야 한다. 출력 5W 스테레오 IC KIA6283을 사용하였다. 휴대용 CDP나 카세트 플레이어 그리고 컴의 사운드 카드와도 연결할 수 있다. ♣ 기타사항 ♣ ※ PCB 기판은 '만들면서 배우는 전자기초 1' 교재에 포함되어 있는 것을 사용.
