♣ 특징 ♣

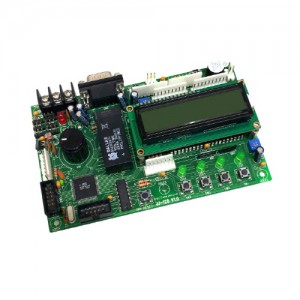

JJ-128 키트는 8비트의 AVR 마이크로콘트롤러인 ATmega128(16MHz)을 중심으로 하여 CPU에 내장된 여러 가지 기본적인 I/O 기능과 다양한 외부 I/O 확장 콘넥터 그리고 2가지의 외부 확장 보드를 가지고 있다.
이것은 대학 또는 전문대학에서 전기/전자/제어계측/정보통신 관련 학과 학생들의 졸업작품 만들기 훈련용으로 개발된 트레이닝 키트이므로 졸업작품을 만들기 위하여 여러 가지 I/O 확장 기술을 익힐 수 있도록 외부에 최대한으로 많은 인터페이스 회로나 확장 콘넥터를 가지고 있다. 이러한 외부 확장 디바이스에는 키패드, 그래픽 LCD 모듈, 도트 매트릭스 LED 전광판, 스텝모터, RC 서보모터, 7세그먼트 LED 보드, 모터 콘트롤 보드 등이 있다. 이중에서 JJ-128 키트 전용의 부속 외부 I/O 확장 보드로는 7세그먼트 LED 보드와 스텝/직류 모터 콘트롤 보드가 있으며, 나머지의 확장 I/O 디바이스는 JJ-128 키트의 콘넥터에 직접 접속하여 사용할 수 있다.
이 키트의 사용자는 이 키트에 내장하고 있거나 또는 외부에 확장할 수 있는 많은 I/O 기기들을 사용하고 그에 맞는 제어 프로그램을 작성하여 실행해 봄으로써 자신의 졸업작품을 설계하고 제작할 수 있는 능력을 배양할 수 있다. 물론 독자 여러분 자신의 졸업작품은 이러한 훈련을 바탕으로 자신의 목적에 맞게 새로 설계 제작하는 것이 원칙이겠지만, 경우에 따라서는 이 JJ-128 키트를 그대로 이용하고 여기에 스스로 필요한 인터페이스를 추가하는 방법으로 자신의 작품을 만들 수도 있을 것이다.
☞ AVR ISP 다운로드 케이블
병렬포트용, 직렬포트용, USB포트용 AVR ISP 케이블을 임의로 선택하여 사용
♣ 사양 ♣
1. CPU
ATmega128-16AI(16 MHz)
2. ROM
CPU에 내장된 128KB의 플래시 메모리
3. RAM
CPU에 내장된 4KB
4. 프로그램 입력/실험
1. 병렬포트형 AVR ISP를 사용하는 방법
2. 직렬포트형 AVR ISP를 사용하는 방법
3. USB포트형 AVR ISP를 사용하는 방법
5. I/O
1. CPU 프로그램용 콘넥터
(1) AVR ISP용 10핀 DIP 콘넥터(CN2)
2. CPU가 직접 제어하는 온보드 I/O 기능
(1) 4개의 키입력 스위치(SW1～SW4)
(2) 4개의 상태표시 LED(LED1～LED4)
(3) +5V용 버저
(4) LM35D에 의한 온도센서(ADC1)
(5) CdS/포토 다이오드 광센서(ADC2)
(6) 가변저항에 의한 전압센서(ADC3)
(7) DS12C887 배터리 백업형 리얼타임 클럭
3. 기타 기본적인 I/O 기능
(1) 16×2 문자 텍스트형 LCD 모듈
(2) 2개의 RS-232C 직렬포트(CN4, CN5)
(3) 스피커 사운드 출력(CN3)
4. 외부 제어용 I/O 확장 기능
(1) 3×4 키패드 접속 콘넥터(CN7)
(2) 7세그먼트 LED 보드 접속(CN9, CN10)
(3) 128×64 도트 그래픽 LCD 모듈(CN8)
(4) 도트 매트릭스 LED 전광판 접속(CN6)
(5) 스텝모터 접속 콘넥터(CN9)
(6) RC 서보모터 접속 콘넥터(CN11～CN16)
(7) 모터 콘트롤 보드 접속 콘넥터(CN17)
6. 전원
+5V/3A CPU용, +5V/6A RC 서보모터용
(1개의 +5V 전원으로 모두 사용 가능)
7. PCB 외형
145×90mm 양면 에폭시 기판
☞ 이 키트에 CPU로 ATmega64-16AI를 조립하여 사용하는 것도 하드웨어적으로 가능함.
♣ 기타사항 ♣
JJ-128 키트의 특장점
(1) 양면 기판에 TTL을 기본으로 설계하였으면서도 PCB 사이즈가 작다.
(2) 평범한 소자들을 사용하여 저렴한 가격에 조립할 수 있다.
(3) AVR ISP 케이블로 쉽게 프로그램의 다운로드가 가능하여 별도의 장비 가 필요없다.
(4) 약 15 가지의 I/O 기능과 2개의 확장 보드를 사용하여 다양한 응용이 가능하다.
(5) 이것은 졸업작품을 만들기 위한 트레이닝 키트이지만, 도트 매트릭스 LED 전광판이나 서보모
터 제어 시스템 등은 이 키트만으로도 졸업작품을 제작하는 것이 가능하다.
(6) 졸업작품 제작용은 물론 산업용 콘트롤러로도 사용할 수 있다.
(7) 완벽한 매뉴얼이면서 실습서를 가지고 있어서 ATmega128을 아는 사람이라면 쉽게 접할 수
있다.
(8) 모든 기술자료나 소프트웨어를 100% 공개하여 제공한다.
(9) 사이버 공간에서 언제나 저자에게 직접 질문할 수 있다.
