※ 참고사항(필독)
- PCB의 색상은 사진과 다를수있습니다. - 옵션선택인 Bit방식에서 OK-128TFT, OK-X128A1 과 OK-TFT32용은 PCB와 핀맵이 조금씩 다르니
꼭 확인후 선택 부탁드립니다.
◆ 관련 도서 및 KIT 상품 보기
- ATxmega 패밀리 정복 (OK-X128A1 보드관련)
- ATxmega128A 바이블 (OK-128TFT 보드관련)
- TFT-LCD모듈 활용마스터 (OK-TFT32보드관련)
♣ TFT-32HX V2.0 보드의 하드웨어 구조♣ TFT-32HX 보드는 대만 Winstron Optronics사의 3.2인치, 240x320 픽셀, 터치 스크린 내장형이면서 262,144 컬러 TFT-LCD 모듈인 I3202-7HMT2432A0에 사용자가 이를 사용하기 쉽도록 8/16비트 병렬 인터페이스 회로와 터치 스크린 컨트롤러 및 SD 카드를 포함하는 PCB를 부착하여 TFT-LCD 응용 보드로 만든 것이다. TFT-LCD 모듈을 이처럼 보드로 만들면 사용자가 커넥터를 사용하여 쉽게 마이크로프로세서에 접속할 수 있고, 또한 이 TFT-LCD 모듈은 원래 16비트 인터페이스만 가능하도록 만들어져 있어서 사용하기 불편하였으나 이를 편리하게 8비트 또는 16비트 인터페이스 방법을 사용자가 임의로 선택하여 사용할 수 있다. 74HC574 8비트 래치를 사용하여 이와 같이 사용자는 8비트 또는 16비트로 인터페이스할 수 있으나 TFT-LCD 모듈의 입장에서 보면 항상 데이터 액세스는 16비트 단위로 수행된다.
<표 3.1.5> TFT-32HX 보드 V2.0의 사양
항 목 | 사 양 | 비 고 | 1. TFT-LCD 모듈 | I3202-7HMT2432A (CN4) 터치 스크린 내장형 | 컨트롤러 HX8347-A01 | 2. 인터페이스 방식 | ① 8비트 인터페이스 방식 (J1 =ON) ② 16비트 인터페이스 방식(J1 = OFF) | | 3. 터치 스크린 | ① SPI 인터페이스(ADS7846N 또는 ADS7846E 사용) ② I2C 인터페이스(TSC2003IPW 사용) ③ X+, Y+, X-, Y- 신호를 직접 인터페이스 | ①과 ②는 1가지만을 선택하여 사용할 것 | 4. SD 카드 | SD/MMC 카드 (CN3) | | 5. 접속 커넥터 | CN1(25핀) 및 CN2(20핀) | | 6. 백라이트 | TFT-LCD 소자 내부에 5개의 LED 내장 | | 7. 전원 | ① LCD 전원 : +2.8V(+3.3V도 사용 가능) ② LED 전원 : +3.3V(백라이트용) | | 8. PCB 크기 | 66×80mm 양면 에폭시 기판 | |

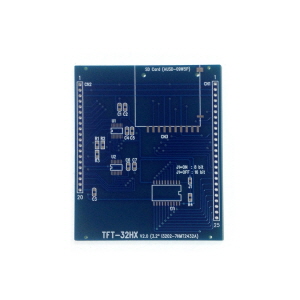

이 모듈에는 터치 스크린 컨트롤러를 SPI 인터페이스형인 ADS7846과 I2C 인터페이스형인 TSC2003 중에서 사용자가 임의로 선택할 수 있고, 필요하다면 이를 거치지 않고 터치 스크린에서 나오는 X+, Y+, X-, Y- 신호를 직접 사용할 수도 있다. ♣ TFT-32HX V2.0 보드의 구조♣ TFT-32HX 보드 V2.0의 PCB 외형 및 부품 배치도는 <그림 3.1.4>와 같다. 또한, 이것의 회로도는 <그림 3.1.5>와 같고, 부품 리스트는 <표 3.1.6>과 같다. 외부 접속 커넥터 CN1과 CN2의 각 핀 기능을 요약하면 <표 3.1.7>과 같다. 이러한 확장 보드를 연결할 때는 보드의 상하 방향을 반대로 하거나 커넥터의 핀을 하나씩 시프트하여 잘못 꽂는 사고가 종종 발생하는데, 이렇게 되면 키트의 하드웨어에 치명적인 문제가 발생한다. TFT-32HX 보드에서는 이러한 사고를 예방하기 위하여 커넥터 CN1과 CN2의 핀 개수를 25개와 20개로 서로 다르게 하였는데, 이렇게 하면 이 보드를 메인 PCB와 접속할 때 방향을 반대로 잘못 꽂거나 커넥터 위치가 어긋나도록 잘못 꽂는 사고를 훨씬 줄일 수 있다. <표 3.1.7> TFT-32HX 보드 V2.0의 외부 접속 커넥터 핀 기능 ※ OK-X128A1 , OK-128TFT 보드 핀맵
커넥터 | 신호명 | 핀번호 | 기 능 | CN1 | VLCD | 1 | TFT-LCD 모듈 전원(2.8V 사용 권장, 그러나 3.3V도 사용 가능함) | VLED | 2 | LED 백라이트 전원(3.3V 사용 권장) | GND | 3 | 전원 VLCD 및 VLED의 접지 단자 | -RESET | 4 | TFT-LCD 모듈 리셋 신호(최소 10μs 이상의 펄스로 리셋 동작) | -CS | 5 | TFT-LCD 모듈 칩선택 신호 | RS | 6 | 커맨드와 파라미터를 구분하는 신호(0=커맨드, 1=파라미터) | -WR | 7 | TFT-LCD 모듈의 라이트 스트로브 신호 | -RD | 8 | TFT-LCD 모듈의 리드 스트로브 신호 | -HB_WR | 9 | 8비트 인터페이스 방식에서 상위 바이트를 라이트하는 스트로브 신호 | D0～D15 | 10～25 | 16비트 데이터 버스 | CN2 | VLCD | 1 | TFT-LCD 모듈 전원(모듈 내부에서 커넥터 CN1의 1번 핀과 연결됨) | VLED | 2 | LED 백라이트 전원(모듈 내부에서 커넥터 CN1의 2번 핀과 연결됨) | GND | 3 | 전원의 접지 단자(모듈 내부에서 커넥터 CN1의 3번 핀과 연결됨) | | 4 | (사용하지 않음) | -SD_CS | 5 | SD 카드의 칩선택 신호 | SD_MOSI | 6 | SD 카드의 SPI 통신 데이터 입력 신호 | SD_MISO | 7 | SD 카드의 SPI 통신 데이터 출력 신호 | SD_SCK | 8 | SD 카드의 SPI 통신 클록 입력 신호 | -TS_CS | 9 | 터치 스크린 컨트롤러 ADS7846의 칩선택 신호 | TS_MOSI | 10 | 터치 스크린 컨트롤러 ADS7846의 SPI 통신 데이터 입력 신호 | TS_MISO | 11 | 터치 스크린 컨트롤러 ADS7846의 SPI 통신 데이터 출력 신호 | TS_SCK | 12 | 터치 스크린 컨트롤러 ADS7846의 SPI 통신 클록 입력 신호 | -TS_INT | 13 | 터치 스크린 컨트롤러 ADS7846 또는 TSC2003의 인터럽트 출력 신호 | TS_SDA | 14 | 터치 스크린 컨트롤러 TSC2003의 I2C 통신 데이터 입출력 신호 | TS_SCL | 15 | 터치 스크린 컨트롤러 TSC2003의 I2C 통신 클록 입력 신호 | X+ | 16 | 터치 스크린 출력 신호 | Y+ | 17 | 터치 스크린 출력 신호 | X- | 18 | 터치 스크린 출력 신호 | Y- | 19 | 터치 스크린 출력 신호 | GND | 20 | 전원의 접지 단자(모듈 내부에서 커넥터 CN1의 3번 핀과 연결됨) |
※ OK-TFT32 보드 핀맵
♣ TFT-32HX V2.0보드의 동작 타이밍♣
3.2인치 TFT-LCD 모듈 I3202-7HMT2432A에 사용된 컨트롤러 HX8347-A01의 동작 타이밍은 <그림 3.1.6>과 같다. 따라서, TFT-32HX 보드 V2.0의 동작 타이밍도 이와 동일하다. 만약 TFT-32HX 보드를 마이크로컨트롤러에 8비트 인터페이스 방식으로 접속하려면 74HC574를 사용해야 한다. 8비트 방식에서는 74HC574의 클록 입력 신호인 -HB_WR를 사용하여 먼저 데이터의 상위 바이트를 D7～D0에 라이트하고, 다음에는 -CS, RS, -WR 신호를 사용하여 데이터의 하위 바이트를 D7～D0에 라이트한다. 그러면 실제로 TFT-LCD 모듈에는 하위 바이트를 라이트하는 순간에 16비트의 데이터 전체가 1번에 라이트된다. 이때 TFT-32HX 보드의 D15～D8 신호는 74HC574의 출력신호 Q7～Q0에 해당하므로 반드시 오픈시켜 놓아야 한다. 마이크로컨트롤러와 TFT-32HX 보드를 8비트 인터페이스 방식 및 16비트 인터페이스 방식으로 사용하는 방법을 요약하면 <표 3.1.8>과 같다. <표 3.1.8> TFT-32HX 보드 V2.0의 외부 인터페이스 방식 요약 인터페이스 | 점퍼 스위치 J1 | 사용 방법 | 8비트 방식 | J1 = ON | ① 점퍼 스위치 J1을 ON시킴. ② D7～D0 버스를 통하여 상위 바이트를 -HB_WR 신호로 라이트 하고 하위 바이트를 -CS, RS, -WR 신호로 라이트함. ③ 사용하지 않는 -RD 신호는 +3.3V에 접속함. ④ 사용하지 않는 D15～D8은 오픈시켜두어야 함. | 16비트 방식 | J1 = OFF | ① 점퍼 스위치 J1을 OFF시킴. ② D15～D8에 상위 바이트, D7～D0에 하위 바이트를 접속함. ③ 사용하지 않는 -RD 및 -HB_WR 신호는 +3.3V에 접속함. ④ U3과 R4를 조립하지 않아도 됨. |
|
