2015. 02. 17 (13:50)
제목[아두이노 응용] 8. DFRobot Wifi Shield(1) - 소개
작성자 조회 : 4252

8. DFRobot Wifi Shield(1) – 소개

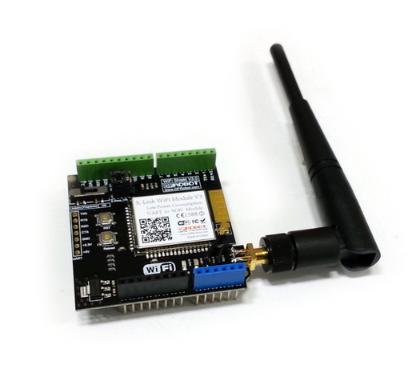

이번 강좌는 WIFI 쉴드에 대해서 다뤄 보고자 한다. DFRobot사의 Wifi Shield V3.0 모델로 UART to Wifi 모듈을 사용하여 제어가 쉽고 다양하게 응용할 수 있다.



이 쉴드에 대해서 간단히 소개하면,



WIFI 쉴드는 AP+STA의 듀얼 모드를 지원하고, 라우터 WIFI 네트워크와 쉽게 연결이 된다.

이 쉴드는 저전력 소비를 위한 동적 전원 관리를 사용한다.(Stanby : < 80uA, Normal mode : 8mA, Peak : 200mA). 이 모듈은 UART(TTL) 변환 IEEE802.11b/g/n 무선 통신을 지원한다. IEEE802.n은 높은 전송 속도,

이 쉴드는 UART가 있는 디바이스를 통해 쉽게 원격 관리와 제어를 무선 네트워크를 통해 실현할 수 있다.



이 쉴드 보드와 WIFI 모듈에 대한 간단한 사양을 정리해 보면,



동작 전압 : 5V

주파수 범위 : 2.4 ~ 2.497GHz

출력 전력 : 16dBm

전송률 : 54Mbps - 1Mbps

전송 거리 : < 400M

사이즈 : 55 x 53 x 11mm

● IEEE802.11b/g/n 진원

● AP, CLlient, Gateway, UART to WLAN 모드 지원

● DHCP, 자동 IP 할당 지원

● TCP/UDP/ARP/ICMP/HTTP/DNS/DHCP 프로토콜 지원

● TCP Server/TCP Client/UDP 동작 모드

● WIFI 암호와 알고리즘 : WEP/WAP-PSK/WAP2-PSK/WAPI,

암호화 유형 : WEP64/WEP128/TKIP/AES 지원

● UART(TTL) 변환 WLAN 지원 : 460800bps

● AP동작 모드와 Node 동작 모드 지원

● AT 커멘드 지원



쉴드 보드의 하드웨어적인 구성을 살펴 보면,



LED Indicator :

● Power :전원 공급 OK

● Link : WIFI 네트워크와 연결 성공

● Ready : 초기화 성공



Button :

● RST : 아두이노 리셋

● Reload : 이 버튼을 3초 이상 눌렀다 놓으면, 이 쉴드는 공장 초기화 됨



Switch :

● Arduino : WIFI 쉴드와 아두이노 사이에 통신 연결

● Programme : WIFI 쉴드와 아두이노 사이에 통신 연결 끔

● USB : WIFI 쉴드와 USB 인터페이스 통신 연결, USB 인터페이스로 부터 직접 송수신 가능



Jumper :

● D11 Sleep_RQ : D11 핀에 대한 점퍼 설정으로, WIFI 쉴드의 슬립 모드 제어 입력.

● D12 Sleep_ON : D12 핀에 대한 점퍼 설정으로, WIFI 쉴드의 슬립 상태에 대한 출력.



WIFI 쉴드는 AP+STA의 듀얼 모드를 지원하는 특징이 있다. AP 모드와 STA 모드에 대해서 간단히 정리해 보자.



AP모드Access Point 모드의 약자로, Wi-Fi 또는 관련된 표준을 사용하여 무선 디바이스를 유선 네트워크로 연결하는 장치로 사용 가능한 모드를 말한다. , 유선 네트워크 관점에서 라우터, 공유기 등으로 생각할 수 있다.



STA모드는 무선 랜카드 역할을 하는 모드입니다. 유선 네트워크가 연결되어 있는 라우터와 연결하여, 연결된 디바이스에 네트워크가 가능하도록 하는 모드이다.



, AP+STA 모드를 지원한다는 의미는, 이 쉴드가 공유기 역할도 할 수 있고, 랜 카드 역할도 할 수 있다는 의미입니다. 개별적으로 AP, STA 모드를 사용 가능하며 AP+STA 듀얼 모드로도 사용이 가능하다.

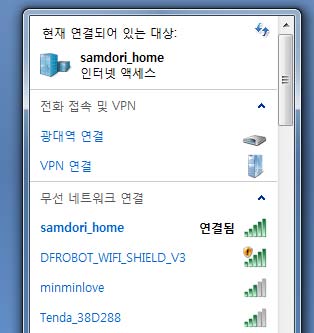

실제로 아두이노와 WIFI 쉴드를 연결한 후에, 전원을 인가해 보면 아래와 같이 WIFI 쉴드에 대한 SSID (DFROBOT_WIFI_SHIELD_V3)를 찾아 볼 수 있다.





공장 초기화 상태에서의 설정 값은,



SSID             DFROBOT_WIFI_SHIELD_V3

IP Address     10.10.100.254

Subnet Mask   255.255.255.0

User Name     admin

Password       admin



그럼, 초기화 상태에서 위에 표시된 IP로 접속을 해 보자. 우선, 지금 연결된 WIFI와는 접속을 끊고 새로 DFROBOT_WIFI_SHIELD_V3를 클릭해서 접속을 시도해 보자.

웹브라우저를 열고 10.10.100.254를 입력 후에 엔터를 치면, 아래와 같은 설정 화면을 볼 수 있다.





처음 접속 시에 ID와 암호를 물어 볼 경우, 위에 나와 있는 것처럼 admin/admin으로 접속을 할 수 있다.



위 화면까지 정상적으로 나오면, 일단 WIFI 쉴드가 정상적으로 동작을 한다는 것을 알 수 있다. 이런 후에 사용자가 기본 설정을 하면서 사용을 하면 된다.



여기까지 WIFI 쉴드에 대한 간단한 소개를 마치고, 다음 강좌에서는 모드별 설정 방법과 사용 방법에 대해서 알아 보도록 한다.
